Направляющие втулки 5 шт.
Держатель втулки
Пилотная фреза 2 шт. Ø1,5 мм
Экстрактор винта 2 шт. Ø1,5 мм
Переходник экстрактор/храповый ключ

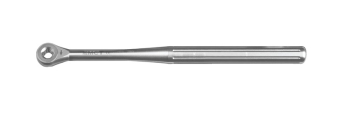

Храповый ключ

СОВМЕСТИМОСТЬ НАПРАВЛЯЮЩИХ ВТУЛОК С СИСТЕМАМИ:
Straumann BL-RP
Straumann BL-NP
Nobel Active 3.0
Astra Narrow 3.0
Implant Direct 3.2

ПОРЯДОК РАБОТЫ:
1. Для защиты внутриимплантатной зоны выбрать направляющую втулку в соответствии с имплантационной системой.
2. Пилотной фрезой через втулку против часовой стрелки высверлить отверстие в торце отломка винта (втулка ограничивает максимальную глубину погружения фрезы до 4мм). Рекомендуемая скорость вращения пилотной фрезы 1200-1400 об/мин.
3. Экстрактором винта против часовой стрелки выкрутить отломок винта.
Рекомендуемая скорость вращения экстрактора винта 50-80 об/мин.

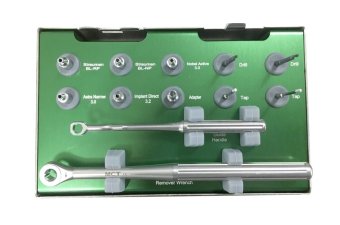

Набор для извлечения отломков винтов малых диаметров

Набор для извлечения отломков винтов:

Направляющие втулки 5 шт.
Держатель втулки
Пилотная фреза 2 шт. Ø1,5 мм
Экстрактор винта 2 шт. Ø1,5 мм
Переходник экстрактор/храповый ключ
Храповый ключ

СОВМЕСТИМОСТЬ НАПРАВЛЯЮЩИХ ВТУЛОК С СИСТЕМАМИ:
Straumann BL-RP
Straumann BL-NP
Nobel Active 3.0
Astra Narrow 3.0
Implant Direct 3.2

ПОРЯДОК РАБОТЫ:
1. Для защиты внутриимплантатной зоны выбрать направляющую втулку в соответствии с имплантационной системой.
2. Пилотной фрезой через втулку против часовой стрелки высверлить отверстие в торце отломка винта (втулка ограничивает максимальную глубину погружения фрезы до 4мм). Рекомендуемая скорость вращения пилотной фрезы 1200-1400 об/мин.
3. Экстрактором винта против часовой стрелки выкрутить отломок винта.
Рекомендуемая скорость вращения экстрактора винта 50-80 об/мин.

50 110 руб

ПОРЯДОК РАБОТЫ:

1. Выкрутить супраструктуру из имплантата.
2. Ручным ключом (воротком) против часовой стрелки ввести экстрактор в шахту имплантата до упора.
3. Храповым ключом вращением против часовой стрелки выкрутить имплантат из ложа.
Рекомендуемое усилие 100 н/см2, максимальное - 200 (торк выше 100 применять с осторожностью - возможна травматичная экстракция!).
При необходимости в п.п. 2, 3 использовать удлинитель (переходник экстрактор/храповый ключ, он же эктрактор/вороток).
4. Если атравматичное удаление не представляется возможным, трепаном соответствующего диаметра углубиться на 1/3-1/2 длины имплантата и повторить п.п. 2, 3.

Рекомендуемые параметры при работе:
30-50 об/мин
50 Н*см

Углубление трепанов на всю длину имплантата не рекомендовано!!!

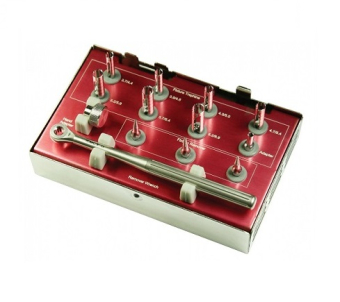

Набор для извлечения имплантов

Костные трепаны удлиненные 7 шт. под имплантаты O3,5-3,7-4,1-4,5-5,0-5,5-6,0 мм
Экстрактор имплантата 3 шт.
Храповый ключ
Ручной ключ для экстрактора
Переходник экстрактор/храповый ключ

ПОРЯДОК РАБОТЫ:

1. Выкрутить супраструктуру из имплантата.
2. Ручным ключом (воротком) против часовой стрелки ввести экстрактор в шахту имплантата до упора.
3. Храповым ключом вращением против часовой стрелки выкрутить имплантат из ложа.
Рекомендуемое усилие 100 н/см2, максимальное - 200 (торк выше 100 применять с осторожностью - возможна травматичная экстракция!).
При необходимости в п.п. 2, 3 использовать удлинитель (переходник экстрактор/храповый ключ, он же эктрактор/вороток).
4. Если атравматичное удаление не представляется возможным, трепаном соответствующего диаметра углубиться на 1/3-1/2 длины имплантата и повторить п.п. 2, 3.

Рекомендуемые параметры при работе:
30-50 об/мин
50 Н*см

Углубление трепанов на всю длину имплантата не рекомендовано!!!

46 154 руб

Направляющие втулки 13 шт.
Держатель втулки
Пилотная фреза 2 шт, O 2 мм
Экстрактор для отломка винта 1 шт и для винтов с сорванным шлицем 1 шт
Переходник экстрактор/храповый ключ
Храповый ключ
Костные трепаны удлиненные 7 шт. под имплантаты O 3,5-3,7-4,1-4,5-5,0-5,5-6,0 мм

Экстрактор имплантата 4 шт:
FRD-01 Экстрактор имплантата Mini - 2 шт
FRD-02 Экстрактор имплантата Regular - 1 шт
FRD-03 Экстрактор имплантата Wide - 1 шт

Храповый ключ
Ручной ключ для экстрактора
Переходник экстрактор/храповый ключ

СОВМЕСТИМОСТЬ НАПРАВЛЯЮЩИХ ВТУЛОК С СИСТЕМАМИ:

3i Internal NP
3i Internal RP
External Mini
External Regular
ITI Octa
Nobel Replace Tri-Lobe RP
Nobel Replace Tri-Lobe WP
Zimmer TSV 3.7/4.7
Zimmer TSV 5.4
Astra Hex
Nobel Active NP
Nobel Active RP
Camlog

ПОРЯДОК РАБОТЫ ПО ИЗВЛЕЧЕНИЮ ВИНТОВ:

1. Для защиты внутриимплантатной зоны выбрать направляющую втулку в соответствии с имплантационной системой.
2. Пилотной фрезой через втулку против часовой стрелки высверлить отверстие в торце отломка винта на глубину 1-2 мм (втулка ограничивает максимальную глубину погружения фрезы до 4мм). Рекомендуемая скорость вращения пилотной фрезы 1200-1400 об/мин.
3. Экстрактором винта против часовой стрелки выкрутить отломок винта. Рекомендуемая скорость вращения экстрактора винта 50-80 об/мин.
4. При при выкручивании винта с сорванным шлицем рекомендованная скорость вращения экстрактора 15-20 об/мин с усилием 35-40 н/см2.

ПОРЯДОК РАБОТЫ ПО ИЗВЛЕЧЕНИЮ ИМПЛАНТАТОВ:

1. Выкрутить супраструктуру из имплантата.
2. Ручным ключом (воротком) против часовой стрелки ввести экстрактор в шахту имплантата до упора.
3. Храповым ключом вращением против часовой стрелки выкрутить имплантат из ложа. Рекомендуемое усилие 100 н/см2, максимальное - 200 (торк выше 100 применять с осторожностью - возможна травматичная экстракция!). При необходимости в п.п. 2, 3 использовать удлинитель (переходник экстрактор/храповый ключ, он же эктрактор/вороток).
4. Если атравматичное удаление не представляется возможным, трепаном соответствующего диаметра углубиться на 1/3-1/2 длины имплантата и повторить п.п. 2, 3.

Рекомендуемые параметры при работе:
30-50 об/мин
50 Н*см

Углубление трепанов на всю длину имплантата не рекомендовано!!!

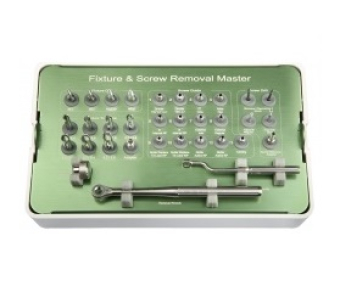

Расширенный набор для извлечения имплантов и винтов

СОСТАВ НАБОРА:

Направляющие втулки 13 шт.
Держатель втулки
Пилотная фреза 2 шт, O 2 мм
Экстрактор для отломка винта 1 шт и для винтов с сорванным шлицем 1 шт
Переходник экстрактор/храповый ключ
Храповый ключ
Костные трепаны удлиненные 7 шт. под имплантаты O 3,5-3,7-4,1-4,5-5,0-5,5-6,0 мм

Экстрактор имплантата 4 шт:
FRD-01 Экстрактор имплантата Mini - 2 шт
FRD-02 Экстрактор имплантата Regular - 1 шт
FRD-03 Экстрактор имплантата Wide - 1 шт

Храповый ключ
Ручной ключ для экстрактора
Переходник экстрактор/храповый ключ

СОВМЕСТИМОСТЬ НАПРАВЛЯЮЩИХ ВТУЛОК С СИСТЕМАМИ:

3i Internal NP
3i Internal RP
External Mini
External Regular
ITI Octa
Nobel Replace Tri-Lobe RP
Nobel Replace Tri-Lobe WP
Zimmer TSV 3.7/4.7
Zimmer TSV 5.4
Astra Hex
Nobel Active NP
Nobel Active RP
Camlog

ПОРЯДОК РАБОТЫ ПО ИЗВЛЕЧЕНИЮ ВИНТОВ:

1. Для защиты внутриимплантатной зоны выбрать направляющую втулку в соответствии с имплантационной системой.
2. Пилотной фрезой через втулку против часовой стрелки высверлить отверстие в торце отломка винта на глубину 1-2 мм (втулка ограничивает максимальную глубину погружения фрезы до 4мм). Рекомендуемая скорость вращения пилотной фрезы 1200-1400 об/мин.
3. Экстрактором винта против часовой стрелки выкрутить отломок винта. Рекомендуемая скорость вращения экстрактора винта 50-80 об/мин.
4. При при выкручивании винта с сорванным шлицем рекомендованная скорость вращения экстрактора 15-20 об/мин с усилием 35-40 н/см2.

ПОРЯДОК РАБОТЫ ПО ИЗВЛЕЧЕНИЮ ИМПЛАНТАТОВ:

1. Выкрутить супраструктуру из имплантата.
2. Ручным ключом (воротком) против часовой стрелки ввести экстрактор в шахту имплантата до упора.
3. Храповым ключом вращением против часовой стрелки выкрутить имплантат из ложа. Рекомендуемое усилие 100 н/см2, максимальное - 200 (торк выше 100 применять с осторожностью - возможна травматичная экстракция!). При необходимости в п.п. 2, 3 использовать удлинитель (переходник экстрактор/храповый ключ, он же эктрактор/вороток).
4. Если атравматичное удаление не представляется возможным, трепаном соответствующего диаметра углубиться на 1/3-1/2 длины имплантата и повторить п.п. 2, 3.

Рекомендуемые параметры при работе:
30-50 об/мин
50 Н*см

Углубление трепанов на всю длину имплантата не рекомендовано!!!

95 606 руб

Диаметр 3.0 мм, длина резьбовой части 7 мм.

Предусмотрена возможность работы храповым ключом напрямую, без переходника.

ПОРЯДОК РАБОТЫ ПО ИЗВЛЕЧЕНИЮ ИМПЛАНТАТОВ:

1.Выкрутить супраструктуру из имплантата.
2.Ручным ключом (воротком) против часовой стрелки ввести экстрактор в шахту имплантата до упора.
3.Храповым ключом вращением против часовой стрелки выкрутить имплантат из ложа. Рекомендуемое усилие 100 н/см2, максимальное - 200 (торк выше 100 применять с осторожностью - возможна травматичная экстракция!). При необходимости в п.п. 2, 3 использовать удлинитель (переходник экстрактор/храповый ключ, он же эктрактор/вороток).
4.Если атравматичное удаление не представляется возможным, трепаном соответствующего диаметра углубиться на 1/3-1/2 длины имплантата и повторить п.п. 2, 3.

Углубление трепанов на всю длину имплантата не рекомендовано!!!

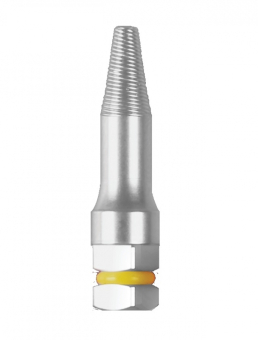

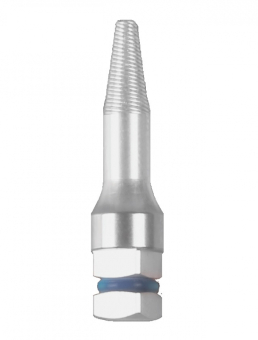

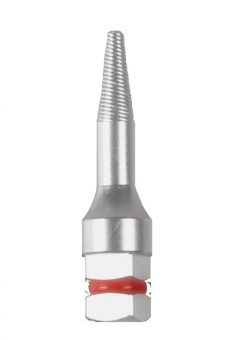

Экстрактор имплантата, диаметр 3,0 мм

Экстрактор для удаления имлантатов. Размер Mini (Small).

Диаметр 3.0 мм, длина резьбовой части 7 мм.

Предусмотрена возможность работы храповым ключом напрямую, без переходника.

ПОРЯДОК РАБОТЫ ПО ИЗВЛЕЧЕНИЮ ИМПЛАНТАТОВ:

1.Выкрутить супраструктуру из имплантата.
2.Ручным ключом (воротком) против часовой стрелки ввести экстрактор в шахту имплантата до упора.
3.Храповым ключом вращением против часовой стрелки выкрутить имплантат из ложа. Рекомендуемое усилие 100 н/см2, максимальное - 200 (торк выше 100 применять с осторожностью - возможна травматичная экстракция!). При необходимости в п.п. 2, 3 использовать удлинитель (переходник экстрактор/храповый ключ, он же эктрактор/вороток).
4.Если атравматичное удаление не представляется возможным, трепаном соответствующего диаметра углубиться на 1/3-1/2 длины имплантата и повторить п.п. 2, 3.

Углубление трепанов на всю длину имплантата не рекомендовано!!!

5 934 руб

Диаметр 3.5 мм, длина резьбовой части 7 мм.

Предусмотрена возможность работы храповым ключом напрямую, без переходника.

ПОРЯДОК РАБОТЫ ПО ИЗВЛЕЧЕНИЮ ИМПЛАНТАТОВ:

1.Выкрутить супраструктуру из имплантата.
2.Ручным ключом (воротком) против часовой стрелки ввести экстрактор в шахту имплантата до упора.
3.Храповым ключом вращением против часовой стрелки выкрутить имплантат из ложа. Рекомендуемое усилие 100 н/см2, максимальное - 200 (торк выше 100 применять с осторожностью - возможна травматичная экстракция!). При необходимости в п.п. 2, 3 использовать удлинитель (переходник экстрактор/храповый ключ, он же эктрактор/вороток).
4.Если атравматичное удаление не представляется возможным, трепаном соответствующего диаметра углубиться на 1/3-1/2 длины имплантата и повторить п.п. 2, 3.

Углубление трепанов на всю длину имплантата не рекомендовано!!!

Экстрактор имплантата, диаметр 3,5 мм

Экстрактор для удаления имлантатов. Размер Regular (Medium).

Диаметр 3.5 мм, длина резьбовой части 7 мм.

Предусмотрена возможность работы храповым ключом напрямую, без переходника.

ПОРЯДОК РАБОТЫ ПО ИЗВЛЕЧЕНИЮ ИМПЛАНТАТОВ:

1.Выкрутить супраструктуру из имплантата.
2.Ручным ключом (воротком) против часовой стрелки ввести экстрактор в шахту имплантата до упора.
3.Храповым ключом вращением против часовой стрелки выкрутить имплантат из ложа. Рекомендуемое усилие 100 н/см2, максимальное - 200 (торк выше 100 применять с осторожностью - возможна травматичная экстракция!). При необходимости в п.п. 2, 3 использовать удлинитель (переходник экстрактор/храповый ключ, он же эктрактор/вороток).
4.Если атравматичное удаление не представляется возможным, трепаном соответствующего диаметра углубиться на 1/3-1/2 длины имплантата и повторить п.п. 2, 3.

Углубление трепанов на всю длину имплантата не рекомендовано!!!

5 934 руб

Диаметр 4.0 мм, длина резьбовой части 7 мм.

Предусмотрена возможность работы храповым ключом напрямую, без переходника.

ПОРЯДОК РАБОТЫ ПО ИЗВЛЕЧЕНИЮ ИМПЛАНТАТОВ:

1.Выкрутить супраструктуру из имплантата.
2.Ручным ключом (воротком) против часовой стрелки ввести экстрактор в шахту имплантата до упора.
3.Храповым ключом вращением против часовой стрелки выкрутить имплантат из ложа. Рекомендуемое усилие 100 н/см2, максимальное - 200 (торк выше 100 применять с осторожностью - возможна травматичная экстракция!). При необходимости в п.п. 2, 3 использовать удлинитель (переходник экстрактор/храповый ключ, он же эктрактор/вороток).
4.Если атравматичное удаление не представляется возможным, трепаном соответствующего диаметра углубиться на 1/3-1/2 длины имплантата и повторить п.п. 2, 3.

Углубление трепанов на всю длину имплантата не рекомендовано!!!

Экстрактор имплантата, диаметр 4,0 мм

Экстарктор для удаления имлантатов. Размер Wide.

Диаметр 4.0 мм, длина резьбовой части 7 мм.

Предусмотрена возможность работы храповым ключом напрямую, без переходника.

ПОРЯДОК РАБОТЫ ПО ИЗВЛЕЧЕНИЮ ИМПЛАНТАТОВ:

1.Выкрутить супраструктуру из имплантата.
2.Ручным ключом (воротком) против часовой стрелки ввести экстрактор в шахту имплантата до упора.
3.Храповым ключом вращением против часовой стрелки выкрутить имплантат из ложа. Рекомендуемое усилие 100 н/см2, максимальное - 200 (торк выше 100 применять с осторожностью - возможна травматичная экстракция!). При необходимости в п.п. 2, 3 использовать удлинитель (переходник экстрактор/храповый ключ, он же эктрактор/вороток).
4.Если атравматичное удаление не представляется возможным, трепаном соответствующего диаметра углубиться на 1/3-1/2 длины имплантата и повторить п.п. 2, 3.

Углубление трепанов на всю длину имплантата не рекомендовано!!!

5 934 руб

-внутренний диаметр 5.2 мм
-внешний 5.9 мм
-длина коронковой части 19,8 мм
-полная длина 33,8 мм

Рекомендуемые параметры при работе:
30-50 об/мин
50 Н*см

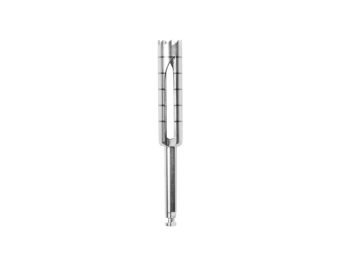

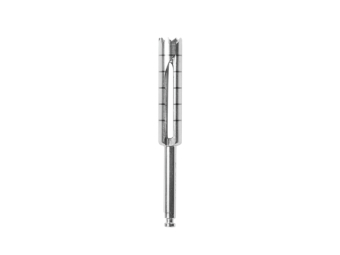

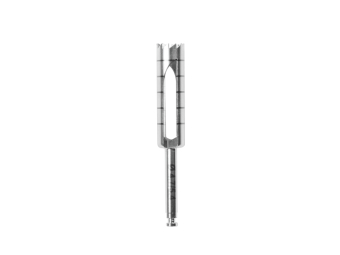

Трепан для удаления имплантата Ø5,0 мм

Конструкция трепанов (тонкая стенка, внутренний диаметр, длина) позволяет легко произвести извлечение имплантата любой имплантационной системы с минимальными потерями костной ткани,
быстро сформировать ложе имплантата или провести забор костной ткани.

-внутренний диаметр 5.2 мм
-внешний 5.9 мм
-длина коронковой части 19,8 мм
-полная длина 33,8 мм

Рекомендуемые параметры при работе:
30-50 об/мин
50 Н*см

5 604 руб

-внутренний диаметр 5.2 мм
-внешний 5.9 мм
-длина коронковой части 19,8 мм
-полная длина 33,8 мм

Рекомендуемые параметры при работе:
30-50 об/мин
50 Н*см

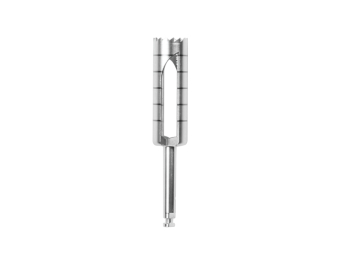

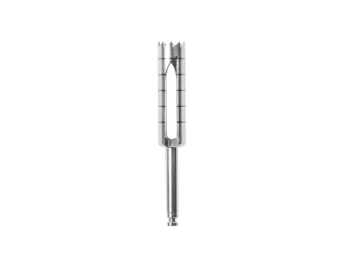

Трепан для удаления имплантата Ø5,5 мм

Конструкция трепанов (тонкая стенка, внутренний диаметр, длина) позволяет легко произвести извлечение имплантата любой имплантационной системы с минимальными потерями костной ткани,
быстро сформировать ложе имплантата или провести забор костной ткани.

-внутренний диаметр 5.2 мм
-внешний 5.9 мм
-длина коронковой части 19,8 мм
-полная длина 33,8 мм

Рекомендуемые параметры при работе:
30-50 об/мин
50 Н*см

5 604 руб

-внутренний диаметр 3,9 мм
-внешний 4,6 мм
-длина коронковой части 19,8 мм
-полная длина 33,8 мм

Рекомендуемые параметры при работе:
30-50 об/мин
50 Н*см

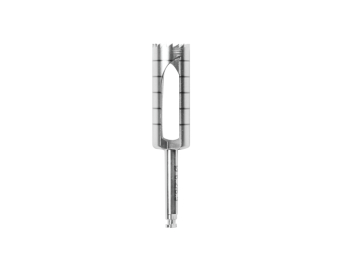

Трепан для удаления имплантата Ø3,7 мм

Конструкция трепанов (тонкая стенка, внутренний диаметр, длина) позволяет легко произвести извлечение имплантата любой имплантационной системы с минимальными потерями костной ткани,
быстро сформировать ложе имплантата или провести забор костной ткани.

-внутренний диаметр 3,9 мм
-внешний 4,6 мм
-длина коронковой части 19,8 мм
-полная длина 33,8 мм

Рекомендуемые параметры при работе:
30-50 об/мин
50 Н*см

5 604 руб

-внутренний диаметр 3,7 мм
-внешний 4,4 мм
-длина коронковой части 19,8 мм
-полная длина 33,8 мм

Рекомендуемые параметры при работе:
30-50 об/мин
50 Н*см

Трепан для удаления имплантата Ø3,5 мм

Конструкция трепанов (тонкая стенка, внутренний диаметр, длина) позволяет легко произвести извлечение имплантата любой имплантационной системы с минимальными потерями костной ткани,
быстро сформировать ложе имплантата или провести забор костной ткани.

-внутренний диаметр 3,7 мм
-внешний 4,4 мм
-длина коронковой части 19,8 мм
-полная длина 33,8 мм

Рекомендуемые параметры при работе:
30-50 об/мин
50 Н*см

5 604 руб

-внутренний диаметр 6,2 мм
-внешний 6,9 мм
-длина коронковой части 19,8 мм
-полная длина 33,8 мм

Рекомендуемые параметры при работе:
30-50 об/мин
50 Н*см

Трепан для удаления имплантата Ø6,0 мм

Конструкция трепанов (тонкая стенка, внутренний диаметр, длина) позволяет легко произвести извлечение имплантата любой имплантационной системы с минимальными потерями костной ткани,
быстро сформировать ложе имплантата или провести забор костной ткани.

-внутренний диаметр 6,2 мм
-внешний 6,9 мм
-длина коронковой части 19,8 мм
-полная длина 33,8 мм

Рекомендуемые параметры при работе:
30-50 об/мин
50 Н*см

5 604 руб

-внутренний диаметр 4.3 мм
-внешний 5.0 мм
-длина коронковой части 19,8 мм
-полная длина 33,8 мм

Рекомендуемые параметры при работе:
30-50 об/мин
50 Н*см

Трепан для удаления имплантата Ø4,1 мм

Конструкция трепанов (тонкая стенка, внутренний диаметр, длина) позволяет легко произвести извлечение имплантата любой имплантационной системы с минимальными потерями костной ткани,
быстро сформировать ложе имплантата или провести забор костной ткани.

-внутренний диаметр 4.3 мм
-внешний 5.0 мм
-длина коронковой части 19,8 мм
-полная длина 33,8 мм

Рекомендуемые параметры при работе:
30-50 об/мин
50 Н*см

5 604 руб

-внутренний диаметр 4.7 мм
-внешний 5.4 мм
-длина коронковой части 19,8 мм
-полная длина 33,8 мм

Рекомендуемые параметры при работе:
30-50 об/мин
50 Н*см

Трепан для удаления имплантата Ø4,5 мм

Конструкция трепанов (тонкая стенка, внутренний диаметр, длина) позволяет легко произвести извлечение имплантата любойимплантационной системы с минимальными потерями костной ткани,
быстро сформировать ложе имплантата или провести забор костной ткани.

-внутренний диаметр 4.7 мм
-внешний 5.4 мм
-длина коронковой части 19,8 мм
-полная длина 33,8 мм

Рекомендуемые параметры при работе:
30-50 об/мин
50 Н*см

5 604 руб
